CNN

Augustin Chevallier

1 Introduction

1.1 Pourquoi les CNN ?

  • MLP pour données tabulaires :
    • Modèles adaptés aux données sans structure particulière (tableaux)
    • Pas d’a priori sur les interactions entre caractéristiques
  • Défis des données perceptuelles haute-dimension :
    • Images haute résolution = très grand nombre de paramètres
    • Couches entièrement connectées = coûteuses en ressources et en données
  • Les images ont une structure :
    • Présence de motifs spatiaux exploitables
    • Rend l’apprentissage plus efficace
  • Solution : CNN :
    • Exploitent la structure spatiale, par exemple des images
    • Réduisent les paramètres nécessaires grâce aux motifs locaux et aux poids partagés

1.2 Historique des CNN

  • Années 1980 :
    • Inspiration biologique par le cortex visuel (Travaux de Hubel et Wiesel)
    • Réseaux de Neocognitron : premiers CNN pour reconnaissance de motifs (Fukushima)
  • Années 1990 :
    • LeNet-5 par Yann LeCun : utilisé pour la reconnaissance de chiffres écrits à la main
    • Exploite la convolution et le pooling pour réduire le nombre de paramètres
  • 2012 :
    • AlexNet : modèle de Krizhevsky et Hinton qui gagne le concours ImageNet
    • Réseau profond (8 couches) qui popularise les CNN et le deep learning
  • Depuis 2012 :
    • Explosion des architectures CNN : VGG, ResNet, Inception…
    • Applications au-delà des images : vision par ordinateur, NLP, bio-informatique

1.3 AlexNet

  • AlexNet : Article révolutionnaire publié en 2012 par Alex Krizhevsky, Ilya Sutskever, et Geoffrey Hinton.
  • Utilisation de Convolutional Neural Networks (CNNs) pour la vision par ordinateur.

Impact de l’Article

  • Performance exceptionnelle : AlexNet a remporté la compétition ImageNet en 2012 avec un taux d’erreur bien inférieur à celui des autres modèles.
  • Profondeur des réseaux : AlexNet a montré l’efficacité de l’apprentissage profond (Deep Learning) pour des tâches complexes.
  • Les CNN prennent le pas sur les autres techniques de classifications d’images.

1.4 Idée

  • On construit des filtres
  • Un filtre identifie une structure locale dans l’image
  • par exemple un bord vertical
  • On applique le filtre à toute l’image
  • L’apprentissage apprend les meilleurs filtres

Avantages:

  • Un filtre a un faible nombre de paramètres comparé à une couche entièrement connectée
  • Invariant par translation!
  • On peut interpréter les résultats - on peut afficher les filtres - ainsi que leurs effets sur les images

1.5 Idée 2

  • On réduit progressivement la dimension de l’image
  • Les filtres sont de moins en moins locaux
  • Les filtres apprennent des caractéristiques de plus en plus haut niveau

2 Convolutional Layer

2.1 Filter

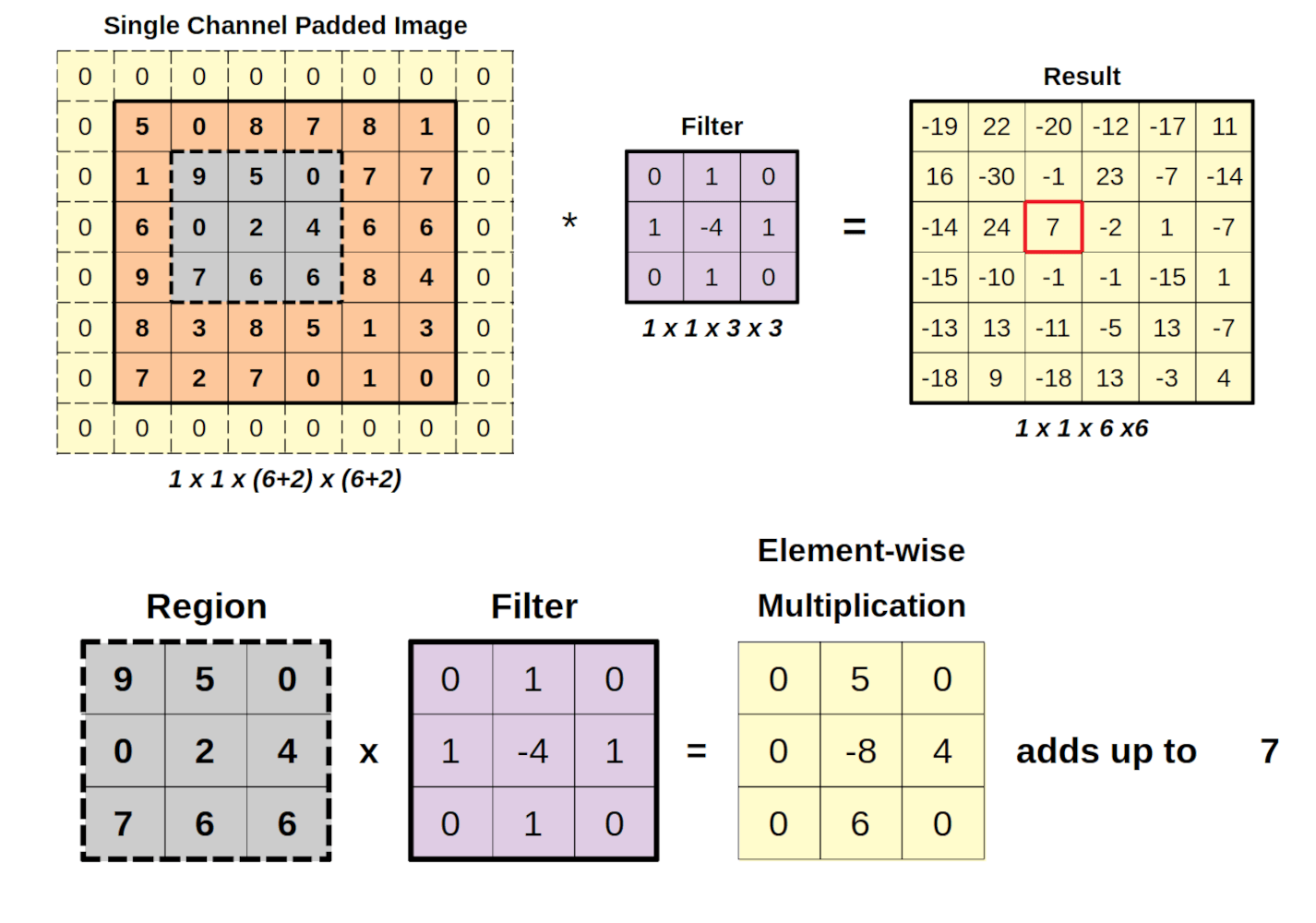

  • Soit une entrée \(X\) et un noyau \(K\).
  • La valeur en position \((i, j)\) de la sortie \(Y\) est : \[ Y(i, j) = \sum_m \sum_n X(i + m, j + n) \cdot K(m, n) \]
  • Glissement du noyau : on fait glisser \(K\) sur \(X\) et on effectue une somme pondérée.

2.2 Feature Map

Dans un CNN, la sortie d’un filtre est appelée Feature Map

Exemple: Prewitt operator

  • But: détection des bords verticaux

2.3 Padding

  • Problème : Lors des convolutions, la taille de l’image de sortie est réduite.
  • Solution : Ajouter du padding (bordures de pixels) autour de l’image pour :
    • Préserver les dimensions d’origine de l’image de sortie.
    • Conserver l’information aux bords.

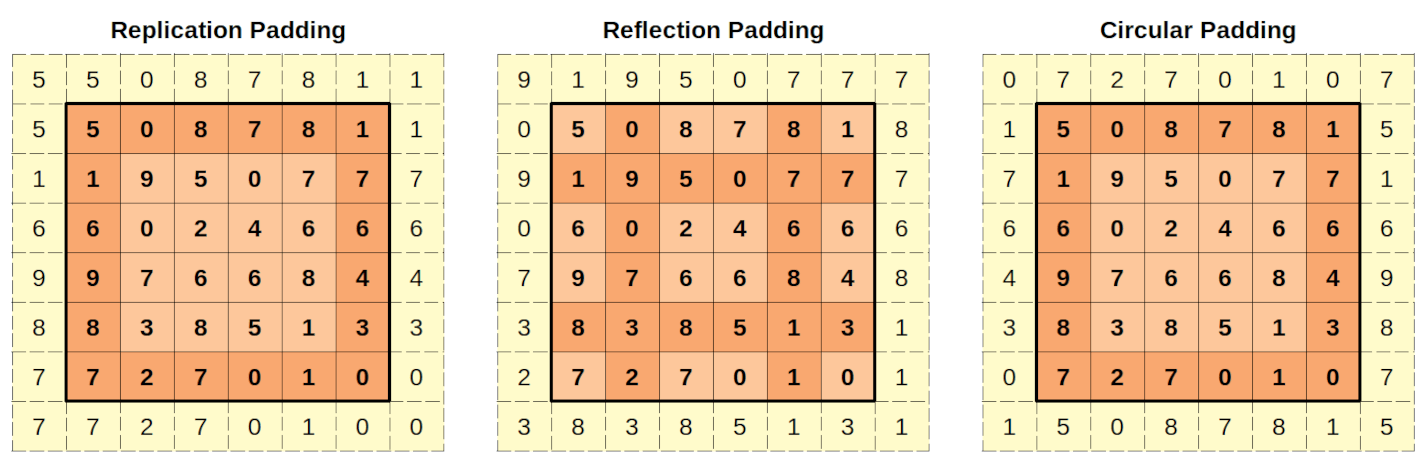

Types de Padding

  • Zero Padding : Ajouter des pixels de valeur zéro autour de l’image.
  • Replicated Padding : Répliquer les pixels aux bords.
  • Reflective Padding : Utiliser une réflexion des pixels autour des bords.

2.4 Stride

  • Stride : nombre de pixels de déplacement du noyau (filtre) à chaque étape.
  • Stride par défaut = 1 (le filtre se déplace d’un pixel à la fois).
  • Effet : Contrôle la réduction de taille de la sortie, plus le stride est grand, plus la sortie est petite.

2.5 Dilatation

  • Dilatation : Espacement des éléments dans le noyau en ajoutant des “trous” (valeurs de remplissage).

  • Permet au noyau de couvrir une plus grande zone sans augmenter sa taille.

  • Effet : Capture des motifs sur une échelle plus large tout en réduisant les informations perdues par sous-échantillonnage.

  • Dilatation de facteur \(d\) signifie qu’on laisse \(d - 1\) pixels vides entre les éléments du noyau.

  • Exemple : Un noyau \(3 \times 3\) avec une dilatation de \(d=2\) couvre un espace de \(5 \times 5\) pixels.

2.6 Dimensions de sortie

  • Taille de l’entrée \(n \times n\)

  • Taille du noyau \(k \times k\)

  • Padding \(p\)

  • Stride \(s\)

  • Dilatation \(d\)

  • La dimension de sortie, notée \(n_{\text{out}}\), est calculée par : \[ n_{\text{out}} = \frac{n + 2p - d \cdot (k - 1) - 1}{s} + 1 \]

2.7 Channels

  • Un channel (canal) représente une dimension de profondeur dans une image ou une feature map.
  • Exemple : Les images RGB ont 3 channels (Rouge, Vert, Bleu).

2.8 Plusieurs Channels

Entrée avec Plusieurs Channels

  • L’entrée peut avoir plusieurs channels (ex. image RGB avec 3 channels).
  • Soit une entrée de taille \((H \times W \times C_{in})\), où :
    • \(H\) : Hauteur
    • \(W\) : Largeur
    • \(C_{in}\) : Nombre de channels d’entrée

Application de la Convolution

  • Filtre : Chaque filtre est appliqué à tous les channels d’entrée.
    • Si on a \(C_{in}\) channels, le filtre sera de taille \((k \times k \times C_{in})\), où \(k\) est la taille du noyau.
    • Chaque filtre produit un seul channel en sortie, en combinant les informations des \(C_{in}\) channels d’entrée.

2.9 Sortie avec Plusieurs Channels

  • Une couche convolutionnelle peut avoir plusieurs filtres
  • La sortie de la couche convolutionnelle a \(C_{out}\) channels, où chaque filtre génère un channel en sortie.
  • La taille de la sortie est donc \((H_{\text{out}} \times W_{\text{out}} \times C_{out})\).

2.10 Convolutional layer

  • matrice des poids: contient les matrices des filtres
  • vecteur des biais: contient un biais par filtre
import torch
import torch.nn as nn

class SimpleConvLayer(nn.Module):
    def __init__(self):
        super(SimpleConvLayer, self).__init__()
        self.conv = nn.Conv2d(in_channels=3, out_channels=16, kernel_size=3, stride=1, padding=1)
        self.relu = nn.ReLU()

    def forward(self, x):
        x = self.conv(x)  # Convolution
        x = self.relu(x)  # Fonction d'activation
        return x

3 CNN

3.1 Pooling

  • Pooling : Réduit la taille des feature maps tout en conservant les informations importantes.
  • But : Diminuer la complexité computationnelle et contrôler le surapprentissage.
  • Types courants :
    • Max Pooling : Sélectionne la valeur maximale dans chaque fenêtre.
    • Average Pooling : Calcule la moyenne des valeurs dans chaque fenêtre.

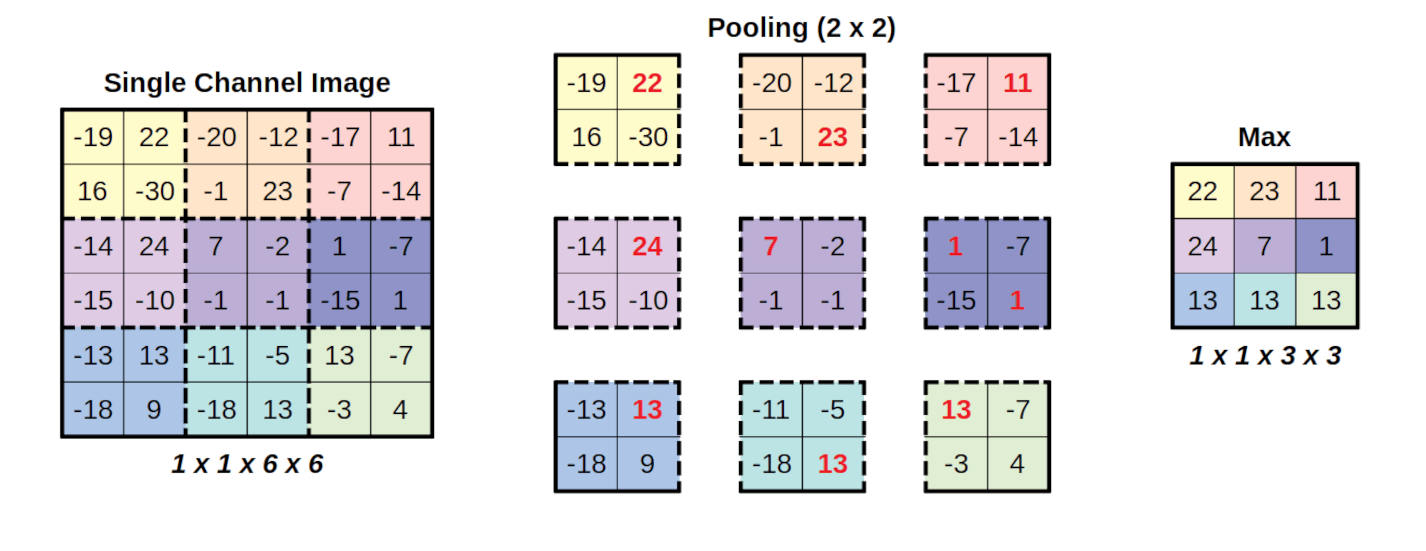

Pooling avec un stride de 2 et une taille de fenêtre de 2 :

3.2 Exemple pytorch

CNN pour des images 28x28:

import torch.nn as nn


class SimpleCNN(nn.Module):
    def __init__(self):
        super(SimpleCNN, self).__init__()
        # Première couche de convolution (entrée : 1 canal, sortie : 32 filtres)
        self.conv1 = nn.Conv2d(1, 32, kernel_size=3, padding=1)
        # Deuxième couche de convolution (entrée : 32 canaux, sortie : 64 filtres)
        self.conv2 = nn.Conv2d(32, 64, kernel_size=3, padding=1)
        # Couche de pooling
        self.pool = nn.MaxPool2d(2, 2)
        # Couche entièrement connectée
        self.fc1 = nn.Linear(64 * 7 * 7, 10)  # Image de 28x28, réduite à 7x7 après 2 poolings

    def forward(self, x):
        # Première convolution + ReLU + Pooling
        x = self.pool(F.relu(self.conv1(x)))
        # Deuxième convolution + ReLU + Pooling
        x = self.pool(F.relu(self.conv2(x)))
        # Aplatir pour la couche entièrement connectée
        x = x.view(-1, 64 * 7 * 7)
        # Couche entièrement connectée
        x = self.fc1(x)
        return x

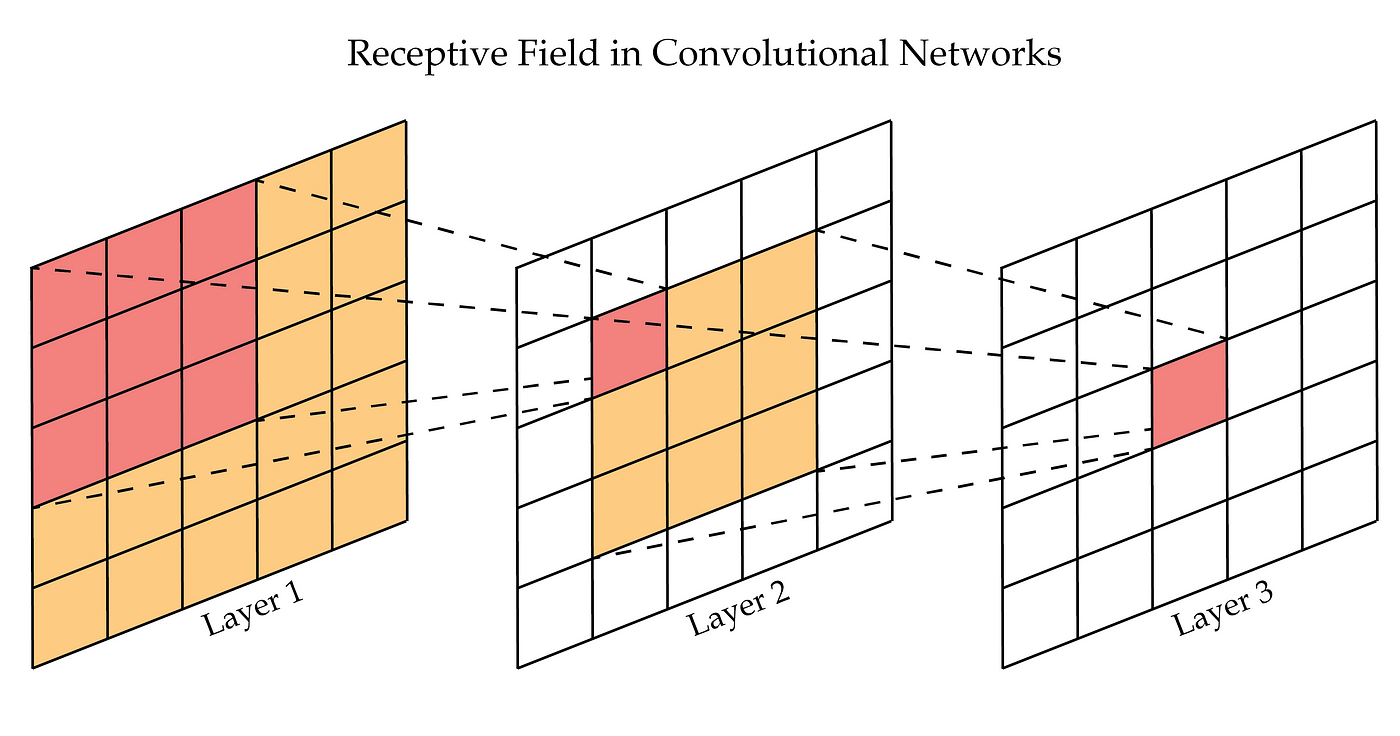

3.3 Receptive Field

  • Définition :
    • Zone dans l’entrée influençant une caractéristique spécifique dans le CNN.
    • Indique la région de la donnée d’origine qui contribue à une activation particulière en sortie.
  • Illustration :
    • Dans un CNN avec plusieurs couches (ex : filtre (3 ) par couche), le champ réceptif d’un pixel en couche profonde couvre une plus grande zone de l’image d’origine.

3.4 Receptive Field 2

  • Importance en vision par ordinateur :
    • Segmentation d’image : un champ réceptif large permet de capturer les contours complets des objets.
    • Détection d’objets : essentiel pour détecter des objets de grande taille dans l’image.
  • Importance :
    • Permet une hiérarchie des informations : les premières couches captent les détails, les dernières couches captent la structure globale.

3.5 Pour aller plus loin

https://d2l.ai/chapter_convolutional-modern/index.html

4 Calcul GPU

4.1 Device

Le code est exécuté sur un device

  • par défaut: CPU
  • s’il est disponible, on peut utiliser le GPU avec CUDA pour les cartes graphiques NVIDIA
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
print(f"Utilisation du device : {device}")
Utilisation du device : cuda

Le résultat dépend de l’environnement d’exécution : cuda si un GPU est disponible, cpu sinon.

4.2 Utilisation

Chaque device dispose de sa propre mémoire

  • par défaut un tensor est créé sur le device CPU
  • il faut déplacer les tensors vers le device sur lequel on souhaite effectuer les calculs
  • on peut afficher le device sur lequel un tensor est
x = torch.tensor([1.,2.])
y = x.to(device)
print(y.device)
cuda:0
  • on peut aussi envoyer un modèle complet (et ses paramètres) avec model.to(device)
  • les calculs sont effectués sur le device du tensor
  • on ne peut pas mélanger dans les calculs des tensors sur des devices différents
